Лаб. №1: Сетевая изоляция
Отчёт по заданию: «Изолированные клиенты с общим доступом к серверу»
Цель работы
Настроить сеть, в которой три клиентских компьютера находятся в разных VLAN и не имеют доступа друг к другу, но каждый клиент имеет доступ к общему серверу.
Топология сети

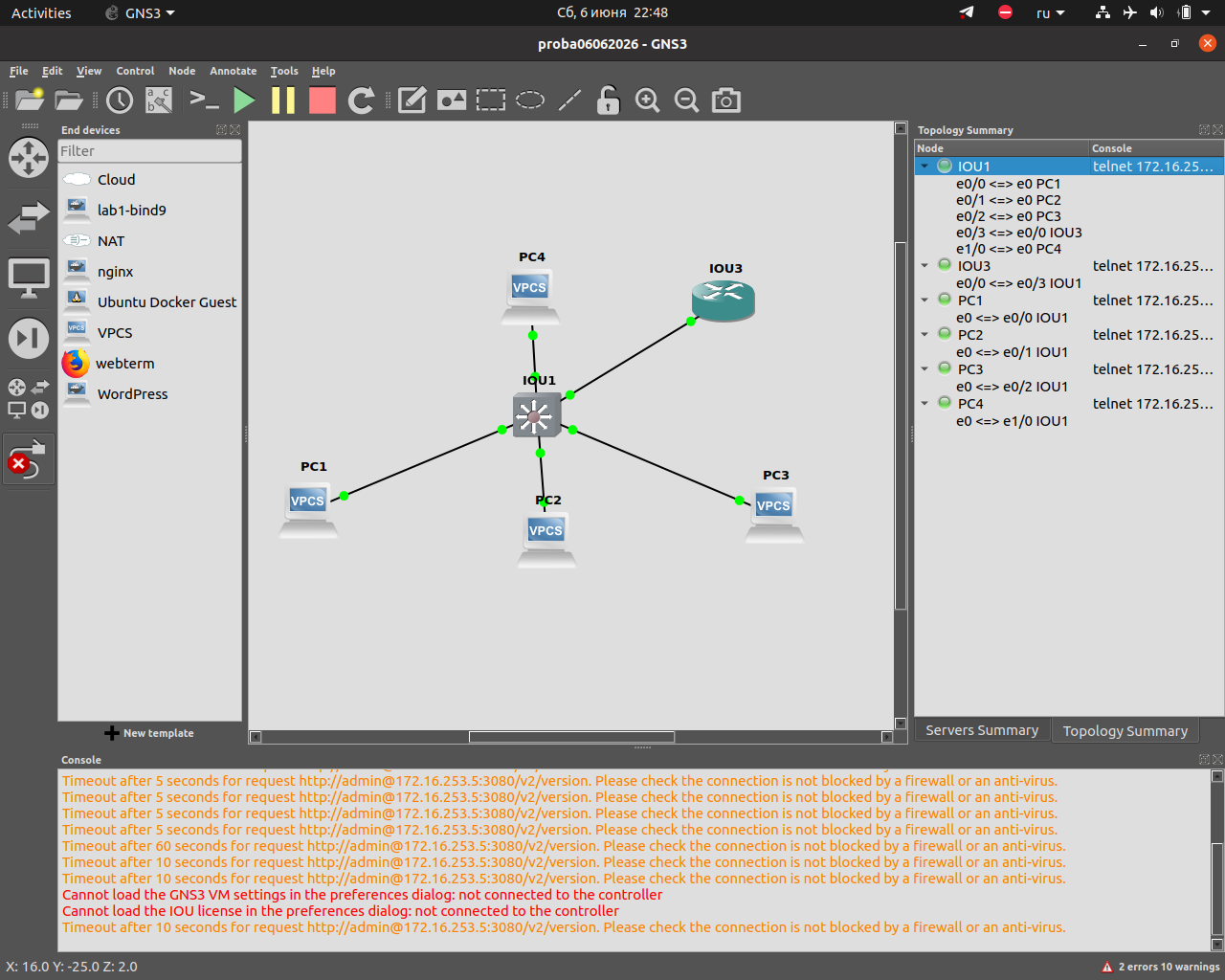

Скриншот топологии из GNS3 прилагается отдельным файлом.
[PC1] ─── [L2 свитч IOU1] ─── [L3 роутер IOU3]
[PC2] ─── │
[PC3] ─── │
[Сервер PC4] ────┘
IP-план
Устройство |
VLAN |
IP-адрес |
Маска |
Шлюз |
|---|---|---|---|---|
PC1 |
10 |
10.0.10.10 |
/24 |
10.0.10.1 |
PC2 |
20 |
10.0.20.10 |
/24 |
10.0.20.1 |
PC3 |
30 |
10.0.30.10 |
/24 |
10.0.30.1 |
Сервер (PC4) |
100 |
10.0.100.20 |
/24 |
10.0.100.1 |
Конфигурации устройств
1. L2 свитч (IOU1)
vlan 10
name PC1_VLAN
vlan 20
name PC2_VLAN
vlan 30
name PC3_VLAN
vlan 100
name SERVER_VLAN
!
interface Ethernet0/0
switchport mode access
switchport access vlan 10
duplex auto
!
interface Ethernet0/1
switchport mode access
switchport access vlan 20
duplex auto
!
interface Ethernet0/2
switchport mode access
switchport access vlan 30
duplex auto
!
interface Ethernet1/0
switchport mode access
switchport access vlan 100
duplex auto
!
interface Ethernet0/3
switchport trunk encapsulation dot1q
switchport trunk allowed vlan 10,20,30,100
switchport mode trunk
duplex auto
!
end
write memory
2. L3 роутер (IOU3)
ip routing
!
interface Ethernet0/0
no ip address
no shutdown
!
interface Ethernet0/0.10
encapsulation dot1Q 10
ip address 10.0.10.1 255.255.255.0
no shutdown
!
interface Ethernet0/0.20
encapsulation dot1Q 20
ip address 10.0.20.1 255.255.255.0
no shutdown
!
interface Ethernet0/0.30
encapsulation dot1Q 30
ip address 10.0.30.1 255.255.255.0
no shutdown
!
interface Ethernet0/0.100
encapsulation dot1Q 100
ip address 10.0.100.1 255.255.255.0
no shutdown
!
access-list 100 deny ip 10.0.10.0 0.0.0.255 10.0.20.0 0.0.0.255
access-list 100 deny ip 10.0.10.0 0.0.0.255 10.0.30.0 0.0.0.255
access-list 100 deny ip 10.0.20.0 0.0.0.255 10.0.10.0 0.0.0.255
access-list 100 deny ip 10.0.20.0 0.0.0.255 10.0.30.0 0.0.0.255
access-list 100 deny ip 10.0.30.0 0.0.0.255 10.0.10.0 0.0.0.255
access-list 100 deny ip 10.0.30.0 0.0.0.255 10.0.20.0 0.0.0.255
access-list 100 permit ip any any
!
interface Ethernet0/0.10
ip access-group 100 in
!
interface Ethernet0/0.20
ip access-group 100 in
!
interface Ethernet0/0.30
ip access-group 100 in
!
end
write memory
3. VPCS (клиенты и сервер)
PC1:
ip 10.0.10.10 255.255.255.0 10.0.10.1
save
PC2:
ip 10.0.20.10 255.255.255.0 10.0.20.1
save
PC3:
ip 10.0.30.10 255.255.255.0 10.0.30.1
save
Сервер (PC4):
ip 10.0.100.20 255.255.255.0 10.0.100.1
save
Результаты проверки
✅ Успешные пинги
Откуда |
Куда |
Результат |
|---|---|---|
PC1 |
10.0.10.1 (шлюз) |
✅ |
PC2 |
10.0.20.1 (шлюз) |
✅ |
PC3 |
10.0.30.1 (шлюз) |
✅ |
Сервер |
10.0.100.1 (шлюз) |
✅ |
PC1 |
10.0.100.20 (сервер) |
✅ |
PC2 |
10.0.100.20 (сервер) |
✅ |
PC3 |
10.0.100.20 (сервер) |
✅ |
❌ Запрещённые пинги (между клиентами)
PC1> ping 10.0.20.10
10.0.10.1 icmp_seq=1 ttl=255 time=0.954 ms (ICMP type:3, code:13, Communication administratively prohibited)
PC1> ping 10.0.30.10
10.0.10.1 icmp_seq=1 ttl=255 time=0.850 ms (ICMP type:3, code:13, Communication administratively prohibited)
PC2> ping 10.0.10.10
10.0.20.1 icmp_seq=1 ttl=255 time=0.900 ms (ICMP type:3, code:13, Communication administratively prohibited)
Код 13 означает, что пакет запрещён административно (ACL).
Ответы на вопросы
1. Почему клиенты в разных VLAN не видят друг друга?
Клиенты находятся в разных VLAN, что обеспечивает изоляцию на канальном уровне (L2) — каждый VLAN представляет собой отдельный широковещательный домен.
Дополнительно на роутере настроен ACL, который блокирует пересылку IP-пакетов между подсетями клиентов, что обеспечивает изоляцию и на сетевом уровне (L3).
Без ACL роутер по умолчанию пересылал бы трафик между VLAN, так как знает все маршруты к их подсетям.
2. Зачем нужен trunk между свитчом и роутером?
Trunk позволяет передавать трафик нескольких VLAN через один физический интерфейс с использованием тегирования 802.1Q.
Без trunk пришлось бы подключать каждую VLAN отдельным кабелем к разным портам роутера, что неэффективно и не масштабируется.
3. Что произойдёт, если убрать encapsulation dot1Q на subinterface?
Subinterface перестанет понимать VLAN-теги. Все входящие кадры с тегами будут отбрасываться, и связность для соответствующего VLAN полностью пропадёт.
Роутер не сможет обрабатывать трафик из этого VLAN, и клиенты потеряют доступ к своему шлюзу, а значит, и ко всем удалённым сетям.
4. Как изменить конфигурацию, чтобы PC1 и PC2 видели друг друга?
Достаточно удалить ACL с интерфейсов роутера или добавить разрешающее правило между VLAN 10 и 20.
Пример удаления:interface e0/0.10 no ip access-group 100 in interface e0/0.20 no ip access-group 100 inПосле этого роутер начнёт пересылать пакеты между этими VLAN.
Дополнительное задание (со звёздочкой)
Условие:
Запретить PC3 доступ к серверу, оставив доступ для PC1 и PC2.
Решение:
Добавить в ACL правило, блокирующее трафик из VLAN 30 в сторону сервера:
configure terminal
access-list 100 deny ip 10.0.30.0 0.0.0.255 host 10.0.100.20
access-list 100 permit ip any any
end
write memory
Проверка:
PC3> ping 10.0.100.20
10.0.30.1 icmp_seq=1 ttl=255 time=0.954 ms (ICMP type:3, code:13, Communication administratively prohibited)
PC1 и PC2 продолжают успешно пинговать сервер.
Критерии выполнения (самооценка)
Балл |
Критерий |
Выполнение |
|---|---|---|
1 |
VLAN созданы на свитче |
✅ |
1 |
Access-порты настроены правильно |
✅ |
1 |
Trunk настроен правильно |
✅ |
1 |
Subinterface на роутере настроены |
✅ |
1 |
IP маршрутизация включена |
✅ |
1 |
VPCS настроены правильно |
✅ |
1 |
Клиенты пингуют свой шлюз |
✅ |
1 |
Клиенты пингуют сервер |
✅ |
1 |
Клиенты НЕ пингуют друг друга |
✅ |
1 |
Конфигурация сохранена и задокументирована |
✅ |
Итого: 10/10 баллов
Сохранение конфигурации
Перед завершением работы выполнено:
# На каждом IOU (свитч, роутер)
write memory
# На каждом VPCS
save
# В GNS3
File → Save Project (Ctrl+S)
Дата выполнения: 2026-06-06
Среда: GNS3, IOU L2/L3, VPCS
